Goederenwagons / Tds
Tds
Compacte tweeassige zelflossende goederenwagon met zwenkdak voor het vervoer van vochtgevoelige bulkgoederen in Train Simulator Classic.
v1.2
DOWNLOAD
DTS Goederenwagonpakket
Beschikbaar via DutchSims
PAKKETINFORMATIE
Train Simulator Classic
Uitvoeringen: NS, VTG, DSM & Armita
Versie: 1.2
/ Over deze wagons
De Tds is een compacte tweeassige goederenwagon die speciaal is ontwikkeld voor het vervoer van vochtgevoelige bulkgoederen.
De wagon beschikt over een trechtervormige laadruimte en een karakteristiek zwenkdak. Dit dak kan tijdens het laden worden geopend en beschermt de lading tijdens het vervoer tegen regen en andere weersinvloeden.
Een belangrijk kenmerk van de Tds is het zelflossende systeem. Via speciale loskleppen kan de lading door de zwaartekracht aan de zijkant van de wagon worden afgevoerd. Hierdoor is de wagon geschikt voor het lossen bij industriële installaties en bulkterminals.
De Tds werd onder andere gebruikt voor het vervoer van kunstmeststoffen, kalk en andere droge stortgoederen. Afhankelijk van de uitvoering konden ook andere geschikte bulkproducten worden vervoerd.
In tegenstelling tot de grotere vierassige Tals en Tapps beschikt de Tds over slechts twee assen. Door zijn compacte constructie is de wagon goed inzetbaar in zowel complete bulkgoederentreinen als gemengde goederentreinen.

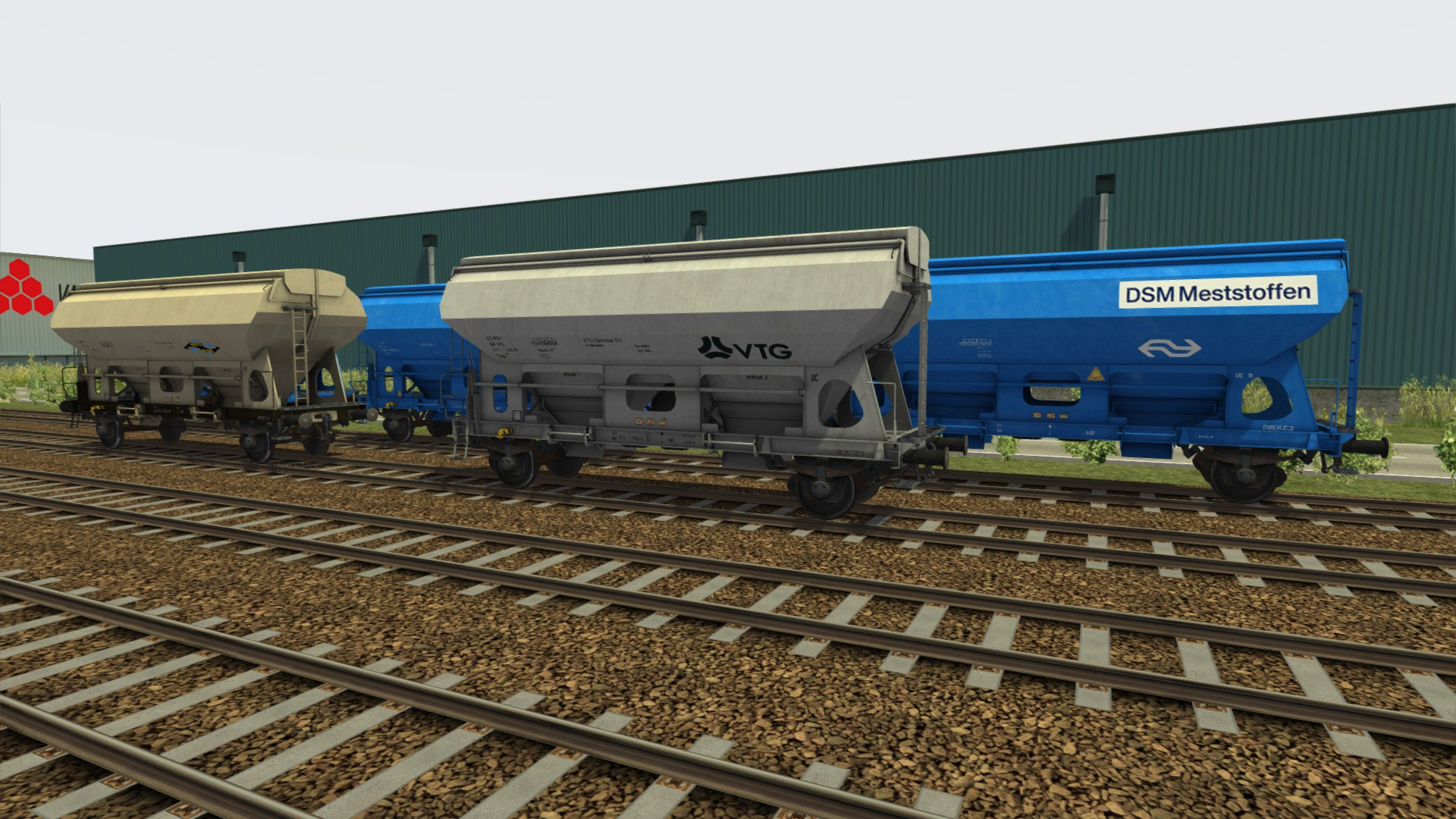

Dutch Train Simulations heeft deze herkenbare goederenwagon nagebouwd voor Train Simulator Classic.
Met de Tds kun je realistische industriële transporten samenstellen, bijvoorbeeld tussen kunstmestfabrieken, bulkterminals en goederenemplacementen.
De wagon vormt daarmee een mooie aanvulling op de andere zelflossende goederenwagons uit het DTS Goederenwagenpakket.
/ Achtergrondinformatie – Tds
Een compacte zelflosser met zwenkdak
De Tds is een tweeassige zelflossende goederenwagon die speciaal is ontwikkeld voor het vervoer van vochtgevoelige bulkgoederen.
De wagon beschikt over een trechtervormige laadruimte, een afsluitbaar zwenkdak en losvoorzieningen waarmee de lading aan de zijkanten kan worden afgevoerd.
Door deze constructie kunnen goederen die droog moeten blijven veilig per spoor worden vervoerd.
Vooral bij het transport van kunstmeststoffen, kalkproducten en andere fijne stortgoederen biedt de Tds belangrijke voordelen.
Dankzij zijn compacte afmetingen is de wagon geschikt voor zowel complete bulkgoederentreinen als gemengde goederentreinen.
De ontwikkeling van overdekte zelflossers
In de jaren vijftig en zestig veranderde het Europese goederenvervoer sterk.
Steeds meer bedrijven gingen over op het vervoer van goederen in bulk, waarbij grote hoeveelheden materiaal rechtstreeks in speciale goederenwagons werden geladen.
Voor steenkool, ertsen en andere weersbestendige producten waren open zelflossende goederenwagons beschikbaar.
Bij kunstmest, kali en bepaalde chemische producten vormde vocht echter een probleem.
Daarom ontstond behoefte aan zelflossers die waren voorzien van een afsluitbaar dak.
De Deutsche Bundesbahn ontwikkelde verschillende typen tweeassige overdekte zelflossers, waarbij bestaande constructies van open trechterwagens als uitgangspunt werden gebruikt.
Vanaf de jaren zestig verschenen verschillende uitvoeringen die later onder de aanduidingen Td, Tds en Tdgs bekend werden.
Deze wagons groeiden uit tot een herkenbaar onderdeel van het Duitse en internationale goederenvervoer.
De Duitse Tds-wagonfamilie
De aanduiding Tds werd gebruikt voor verschillende uitvoeringen van overdekte tweeassige zelflossers.
Bekende voorbeelden zijn de Tds 928, Tds 930 en Tds 933.
De wagons verschilden onder andere in bouwperiode, laadvolume, remuitrusting en constructiedetails.
Bij de ontwikkeling werd veel gebruikgemaakt van de ervaring die eerder was opgedaan met open zelflossende goederenwagons.
Sommige Tds-uitvoeringen werden nieuw gebouwd, terwijl andere ontstonden door bestaande goederenwagons van een zwenkdak te voorzien.
Hierdoor konden spoorwegmaatschappijen hun bestaande materieel blijven gebruiken voor nieuwe transporttaken.
De Tds 930 is een bekend voorbeeld van een wagon met een grote trechtervormige laadruimte en doseerbare zijlossing.
Belangrijkste kenmerken
De Tds beschikt over twee assen en een compacte trechtervormige wagenbak.
De laadruimte wordt afgedekt door een zwenkdak dat tijdens het laden kan worden geopend.
Aan de onderzijde bevinden zich losopeningen waarmee de lading door de zwaartekracht kan worden afgevoerd.
Bij de bekende Tds 930 bedraagt het laadvolume ongeveer 38 m³.
Het eigengewicht ligt bij deze uitvoering tussen de 12,5 en 13 ton.
De maximaal toegestane belading hangt af van de baanvakklasse en de uitvoering van de wagon.
Door de combinatie van een relatief laag eigengewicht en een ruime laadbak kan de Tds efficiënt worden ingezet voor het vervoer van geschikte stortgoederen.
Hoe werkt het zwenkdak?
Het zwenkdak is een van de meest herkenbare onderdelen van de Tds.
Bij het laden wordt het dak door middel van een mechanische bediening geopend.
Het dak beweegt daarbij zijdelings, zodat de laadopening boven de wagon bereikbaar wordt.
Hierdoor kunnen stortgoederen rechtstreeks vanuit een silo, trechter of transportband in de laadruimte worden gebracht.
Na het laden wordt het dak weer gesloten en vergrendeld.
De dakconstructie is ontworpen om te voorkomen dat regen en andere neerslag tijdens het vervoer in de laadruimte terechtkomen.
Dit is bijzonder belangrijk bij goederen die door vocht kunnen samenklonteren.
De trechtervormige laadruimte
De binnenzijde van de Tds is zo gevormd dat stortgoederen tijdens het lossen vanzelf naar de losopeningen kunnen stromen.
De schuine wanden leiden de lading naar beneden.
Wanneer de loskleppen worden geopend, zorgt de zwaartekracht ervoor dat het materiaal uit de wagon stroomt.
Daardoor is geen volledige kiepinstallatie nodig.
De trechtervormige constructie maakt de Tds geschikt voor het vervoer van korrelvormige en fijne bulkgoederen.
Bij sommige uitvoeringen is de binnenzijde voorzien van een beschermende coating.
Deze helpt voorkomen dat bepaalde producten de metalen laadruimte aantasten.
De doseerbare zijlossing
Een bijzonder kenmerk van de Tds is de mogelijkheid om de lading via de zijkanten van de wagon te lossen.
Hiervoor zijn speciale loskleppen en afvoergoten aangebracht.
Met een bedieningsmechanisme kunnen de kleppen worden geopend.
De hoeveelheid materiaal die uitstroomt, kan bij geschikte uitvoeringen worden geregeld door de losopening verder of minder ver te openen.
Dit wordt ook wel doseerbare zijlossing genoemd.
Bij het lossen kan het stortgoed rechtstreeks in een opvangbak, op een transportband of in een daarvoor bestemde installatie terechtkomen.
Na het lossen worden de kleppen weer gesloten en vergrendeld.
Het vervoer van kunstmest
Een belangrijke toepassing van de Tds is het vervoer van kunstmeststoffen.
Kunstmest wordt gebruikt om landbouwgrond van voedingsstoffen te voorzien.
De productie vindt vaak plaats in grote chemische fabrieken, waarna de producten naar opslaglocaties en distributiebedrijven worden vervoerd.
Veel kunstmeststoffen zijn gevoelig voor vocht.
Wanneer de korrels nat worden, kunnen ze samenklonteren en kan het lossen moeilijker worden.
Daarom is het belangrijk dat de lading tijdens het vervoer droog blijft.
De afsluitbare laadruimte van de Tds biedt hiervoor een praktische oplossing.
Kalk, kali en andere stortgoederen
Naast kunstmest kunnen bepaalde Tds-uitvoeringen worden gebruikt voor het vervoer van kalkproducten, kali en andere geschikte stortgoederen.
Kalk wordt onder andere toegepast in de bouw, landbouw en verschillende industriële processen.
Kali vormt een belangrijke grondstof voor de productie van bepaalde kunstmeststoffen.
Ook andere fijne of korrelvormige producten kunnen geschikt zijn voor het vervoer in een overdekte zelflosser.
Welke producten daadwerkelijk mogen worden vervoerd, hangt af van de binnenafwerking, de losvoorzieningen en de voorschriften voor de betreffende wagon.
Niet iedere Tds is daarom automatisch geschikt voor iedere soort bulkgoed.
Het laden van de Tds
Het laden gebeurt meestal op een speciaal ingericht spoor bij een fabriek, silo-installatie of bulkterminal.
De wagon wordt onder het laadpunt geplaatst, waarna het zwenkdak wordt geopend.
Vervolgens stroomt het materiaal via een trechter of transportband in de laadruimte.
Tijdens het laden moet rekening worden gehouden met het maximaal toegestane gewicht.
Ook moet worden voorkomen dat de lading zich ongelijkmatig in de wagon ophoopt.
Wanneer de wagon voldoende is beladen, wordt de toevoer gestopt.
Daarna wordt het dak gesloten en vergrendeld.
De wagon is vervolgens gereed voor het spoorvervoer.
Het lossen van de Tds
Op de bestemming wordt de Tds naar een geschikte losinstallatie gebracht.
Hier kunnen de loskleppen vanaf de zijkant worden bediend.
Wanneer de kleppen worden geopend, stroomt de lading door de zwaartekracht uit de trechtervormige laadruimte.
Bij een doseerbare uitvoering kan de uitstroom worden aangepast aan de capaciteit van de ontvangende installatie.
Dit is vooral handig wanneer de goederen op een transportband of in een kleinere opvangvoorziening worden gelost.
Na het lossen worden de kleppen weer gesloten.
De lege wagon kan vervolgens worden teruggebracht naar een laadplaats of voor een andere geschikte vervoersopdracht worden gebruikt.
De Tds in Nederland
Ook in Nederland werden tweeassige overdekte zelflossers gebruikt voor het vervoer van bulkgoederen.
In een Nederlands spoorwegartikel uit 1965 werd al aandacht besteed aan een zelflosser met zwenkdak, die destijds nog onder een oudere typeaanduiding werd beschreven.
Daarbij werd onder andere gewezen op het vervoer van kunstmest, kalk en chemische producten.
Deze wagons boden een praktische oplossing voor bedrijven die geen grote laad- en losinstallaties voor conventionele goederenwagons wilden gebruiken.
De compacte Tds kon bovendien worden ingezet in gemengde goederentreinen.
Vooral bij industriële aansluitingen, kunstmestbedrijven en opslagplaatsen voor bulkproducten kwam dit type goed tot zijn recht.
Het verschil tussen Tds, Tals en Tapps
De Tds, Tals en Tapps behoren allemaal tot de familie van overdekte zelflossende goederenwagons.
Toch zijn er belangrijke verschillen in constructie en toepassing.
De Tds is een compacte tweeassige trechterwagen met een afsluitbaar zwenkdak en zijlossing.
De Tals is een grotere vierassige overdekte zelflosser die eveneens wordt gebruikt voor vochtgevoelige bulkgoederen, waaronder zout en bepaalde industriële grondstoffen.
De Tapps is een vierassige trechterwagen die vooral bekend is uit het Franse kunstmestvervoer.
Bij de Tapps T87 bestaat de laadruimte uit vier afzonderlijke trechtercompartimenten.
Door deze verschillende constructies heeft ieder type zijn eigen toepassingsmogelijkheden.
Binnen het DTS Goederenwagenpakket vormen de drie wagons samen een interessante verzameling overdekte zelflossers.
In Train Simulator Classic
De Tds van Dutch Train Simulations vormt een mooie aanvulling op het goederenmaterieel voor Train Simulator Classic.
Met deze compacte overdekte zelflosser kun je realistische transporten van kunstmest, kalk en andere geschikte bulkgoederen samenstellen.
De karakteristieke wagenbak en het zwenkdak maken de wagon duidelijk herkenbaar tussen gewone open zelflossers.
De Tds past uitstekend bij industriële routes, bulkterminals, kunstmestfabrieken en goederenemplacementen.
Door meerdere Tds-wagons te combineren, ontstaat een herkenbare bulkgoederentrein.
Ook in combinatie met grotere overdekte zelflossers, zoals de Tals en Tapps, kun je afwisselende treinsamenstellingen maken.
Zo brengt Dutch Train Simulations met de Tds een interessant onderdeel van het klassieke en moderne Europese bulkgoederenvervoer naar Train Simulator Classic.
/ Technische informatie
Goederenwagon
TRAIN SIMULATOR CLASSIC
Type
Categorie
Gebruik
Ladingen
Spoorwijdte
Tds
Tweeassige overdekte zelflosser
Vervoer van vochtgevoelige bulkgoederen
kalk, kali en geschikte stortgoederen
1.435 mm (normaalspoor)
Ontwikkelaar
Uitvoeringen
Wagonversie
Download
Simulator
Dutch Train Simulations
NS, VTG, DSM & Armita
1.2
Via DutchSims
Train Simulator Classic
